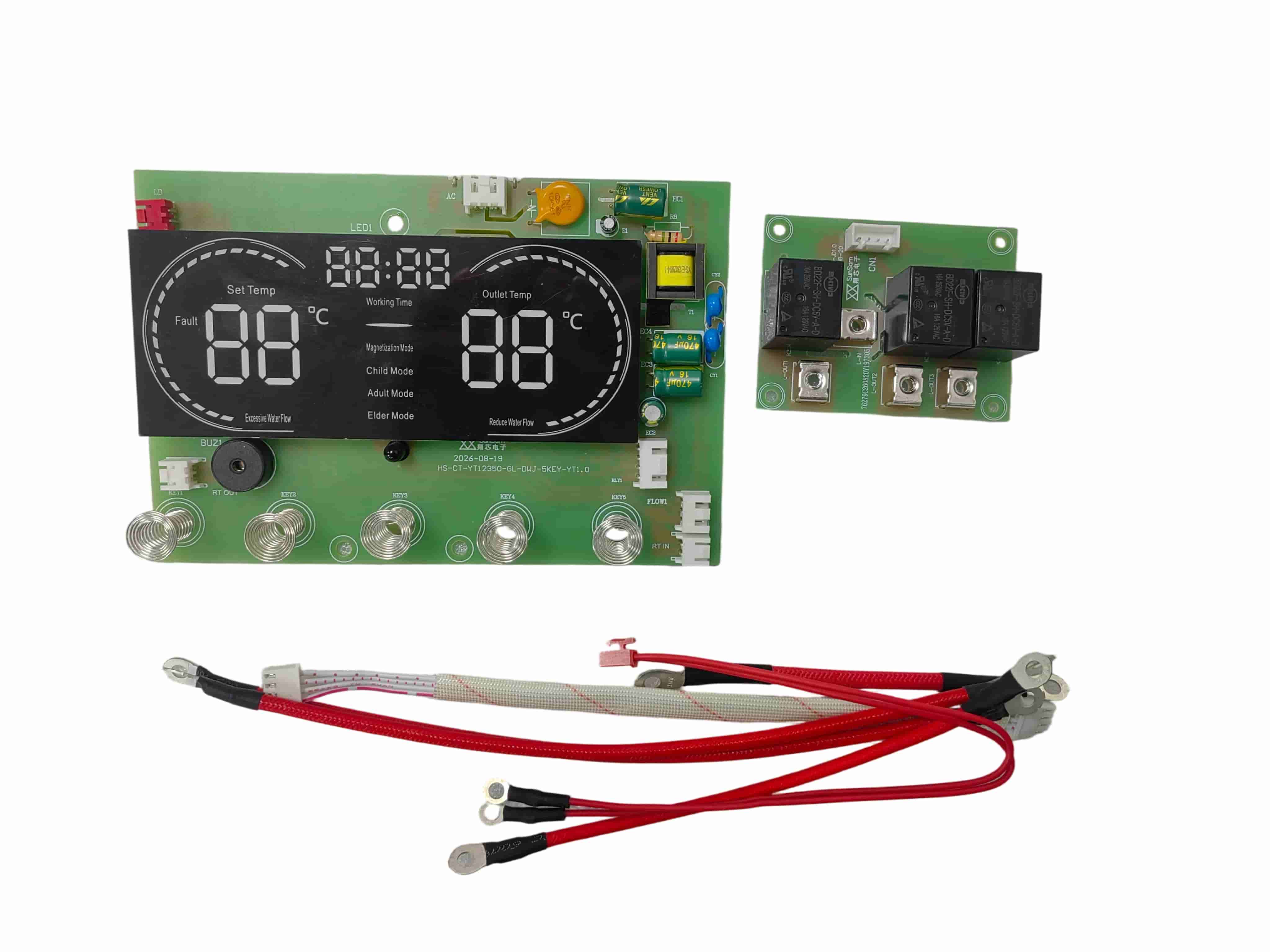

CT12350 انسٹنٹ الیکٹرک واٹر ہیٹر PCBA ایک مربوط کنٹرول حل ہے جو 220 V، 6 kW کے فوری واٹر ہیٹنگ سسٹم کے لیے تیار کیا گیا ہے۔ یہ ایک پی سی بی اے پر اسٹیجڈ ہیٹنگ کنٹرول، پانی کے بہاؤ کا پتہ لگانے، درجہ حرارت کے ضابطے، ایل ای ڈی ڈسپلے کنٹرول اور متعدد فالٹ پروٹیکشن فنکشنز کو یکجا کرتا ہے۔

گھریلو فوری الیکٹرک واٹر ہیٹر اور حسب ضرورت گرم پانی کے آلات کے لیے ڈیزائن کیا گیا، CT12350 مختلف OEM اور ODM پروجیکٹس کے لیے ہارڈ ویئر، فرم ویئر، ڈسپلے اور انٹرفیس حسب ضرورت کو سپورٹ کرتا ہے۔

سات پاور لیولز کے ساتھ 6 کلو واٹ ہیٹنگ کنٹرول

ٹیسٹ شدہ سوئچ موڈ پاور سپلائی ورژن AC 150–280 V سے 50 Hz پر چلتا ہے۔ AC 220 V کے ریٹیڈ وولٹیج پر، PCBA زیادہ سے زیادہ 6,000 W کے ہیٹنگ لوڈ کو سپورٹ کرتا ہے اور تین ہیٹنگ آؤٹ پٹ گروپس کو کنٹرول کرتا ہے۔

زیادہ لچکدار درجہ حرارت کے ضابطے فراہم کرنے کے لیے سات پاور لیولز دستیاب ہیں:

- سطح 1: 1,400 ڈبلیو

- سطح 2: 2,200 ڈبلیو

- سطح 3: 2,400 ڈبلیو

- سطح 4: 3,600 ڈبلیو

- سطح 5: 3,800 ڈبلیو

- سطح 6: 4,600 ڈبلیو

- سطح 7: 6,000 ڈبلیو

ملٹی لیول ہیٹنگ ڈیزائن کنٹرولر کو آپریٹنگ موڈ، پانی کے درجہ حرارت اور ہیٹنگ کی طلب کے مطابق مناسب آؤٹ پٹ منتخب کرنے کی اجازت دیتا ہے۔

ذہین مستقل-درجہ حرارت کنٹرول

CT12350 واٹر ہیٹر کنٹرول بورڈ 30-55 ° C کی ایڈجسٹ درجہ حرارت کی حد فراہم کرتا ہے۔ ایک 50 kΩ NTC درجہ حرارت سینسر درجہ حرارت کا پتہ لگانے اور کنٹرول فیڈ بیک کے لیے استعمال کیا جاتا ہے۔

AI موڈ میں، PCBA خود بخود انلیٹ پانی کے درجہ حرارت کے مطابق ایک مناسب پاور لیول اور ہدف کا درجہ حرارت منتخب کرتا ہے۔ پروگرام شدہ AI درجہ حرارت کی ترتیبات ٹیسٹ رپورٹ میں درج کردہ داخلی درجہ حرارت کے حالات کے تحت 39°C سے 45°C تک ہوتی ہیں۔

آسان آپریشن کے لیے درجہ حرارت کے تین طریقے بھی دستیاب ہیں:

- چائلڈ موڈ: 38 ° C

- بالغ موڈ: 42 ° C

- سینئر موڈ: 45 ° C

کنٹرولر مستقل درجہ حرارت کے پیرامیٹرز کی خودکار انشانکن اور میموری کو سپورٹ کرتا ہے۔ 25 ° C کے داخلی درجہ حرارت اور 1.5 L/ منٹ اور 3 L/ منٹ کے بہاؤ کی شرح پر ریکارڈ شدہ نمونے کے ٹیسٹوں کی بنیاد پر، جانچ شدہ سیٹ پوائنٹس پر ماپا آؤٹ لیٹ درجہ حرارت تقریبا ± 2 ° C کے اندر رہا۔

واٹر فلو ایکٹیویشن اور اسٹینڈ بائی کنٹرول

جب پتہ چلا پانی کا بہاؤ تقریباً 1.5 L/منٹ تک پہنچ جاتا ہے تو PCBA حرارتی کنٹرول کا عمل شروع کرتا ہے۔ جب بہاؤ تقریباً 1.3 L/منٹ تک کم ہو جاتا ہے تو حرارت بند ہو جاتی ہے۔

جب پانی کے بہاؤ کا پتہ نہیں چلتا ہے، تو کنٹرولر تقریباً دو سیکنڈ کے بعد اسٹینڈ بائی میں داخل ہوتا ہے۔ ڈسپلے کو کلید دبا کر یا پانی کے بہاؤ کو بحال کر کے دوبارہ فعال کیا جا سکتا ہے۔ یہ کنٹرول منطق پانی کی اصل طلب کے ساتھ حرارتی عمل کو مربوط کرنے میں مدد کرتا ہے۔

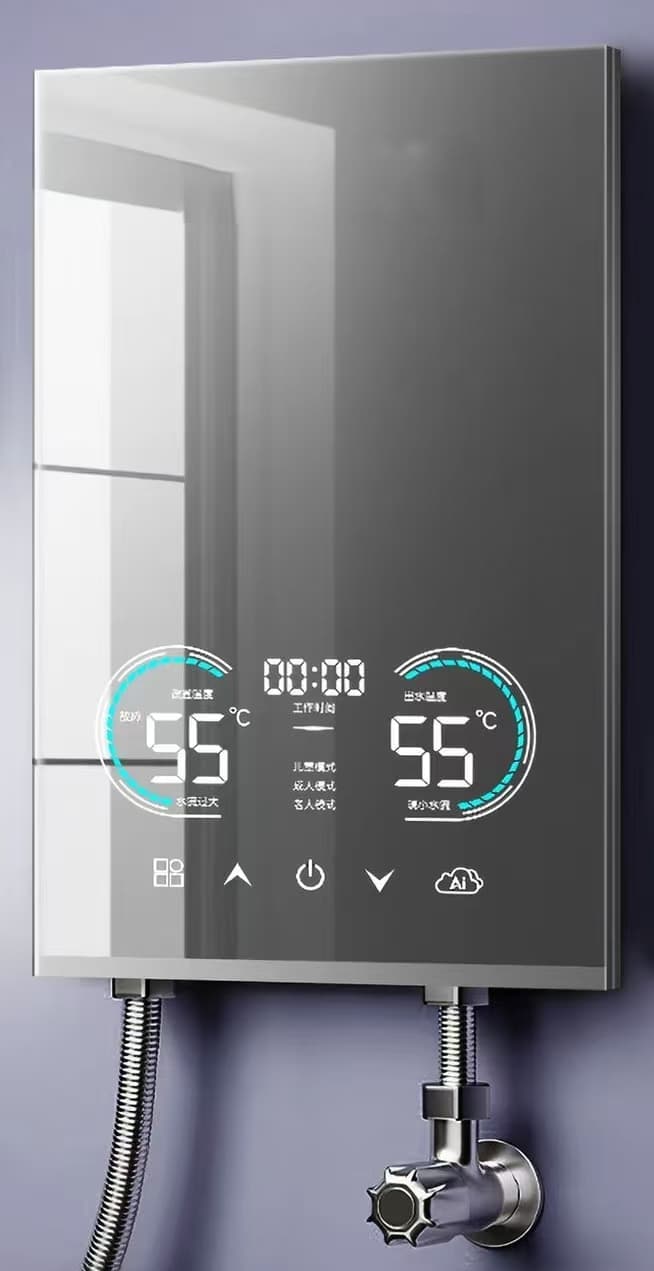

ٹچ کنٹرول اور ایل ای ڈی ڈسپلے

CT12350 فوری الیکٹرک واٹر ہیٹر PCBA پانچ اہم کنٹرول کیز فراہم کرتا ہے:

--.طاقت n

- درجہ حرارت یا طاقت میں اضافہ

- درجہ حرارت یا طاقت میں کمی

- AI

- موڈ کا انتخاب

ٹچ کنٹرول انٹرفیس سطح پر نصب 4 ملی میٹر گلاس پینل یا 2 ملی میٹر پلاسٹک پینل کے ذریعے کام کر سکتا ہے، جس سے آلات بنانے والے کو فرنٹ پینل کے مختلف ڈیزائن تیار کرنے کی اجازت ملتی ہے۔

ایل ای ڈی ڈسپلے پیش کر سکتا ہے:

- آؤٹ لیٹ پانی کا درجہ حرارت

- درجہ حرارت طے کریں۔

- کام کرنے کا وقت

- حرارتی کیفیت

- پاور آن کی حیثیت

- منتخب آپریٹنگ موڈ

- فالٹ کوڈز

ڈسپلے شبیہیں اور انٹرفیس لے آؤٹ کو مصنوعات کی ظاہری شکل اور کسٹمر کی ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے۔

متعدد فالٹ پروٹیکشن فنکشنز

CT12350 میں فوری الیکٹرک واٹر ہیٹر ایپلی کیشنز کے لیے کئی کنٹرول اور غلطی کی تشخیص کے افعال شامل ہیں۔

جب آؤٹ لیٹ کا درجہ حرارت 63 ° C تک پہنچ جاتا ہے، تو کنٹرولر خود بخود ہیٹنگ آؤٹ پٹ کو ایک پاور لیول سے کم کر دیتا ہے۔ اگر درجہ حرارت 65 ° C تک پہنچ جاتا ہے یا اس سے زیادہ ہو جاتا ہے تو E4 زیادہ درجہ حرارت کا الارم چالو ہو جاتا ہے اور حرارت بند ہو جاتی ہے۔ درجہ حرارت 55 ° C سے نیچے گرنے کے بعد معمول کا کام دوبارہ شروع ہو سکتا ہے۔

کنٹرولر بھی سپورٹ کرتا ہے:

- E1 لیکیج فالٹ الارم اور ہیٹنگ کٹ آف

- E2 آؤٹ لیٹ درجہ حرارت سینسر اوپن سرکٹ یا شارٹ سرکٹ تحفظ

- درجہ حرارت سینسر کی خرابی صاف ہونے کے بعد خودکار بحالی

- آسان معائنہ اور دیکھ بھال کے لیے فالٹ کوڈ ڈسپلے

حتمی تحفظ کی کارکردگی آلات کے مکمل ڈیزائن، سینسرز، وائرنگ، ہیٹنگ سسٹم اور دیگر حفاظتی اجزاء پر منحصر ہے۔

اہم تکنیکی وضاحتیں

| پیرامیٹر | تفصیلات |

|---|---|

| پروڈکٹ ماڈل | CT12350 |

| مصنوعات کی قسم | فوری الیکٹرک واٹر ہیٹر PCBA |

| کنٹرول بورڈ ڈیزائن | الگ تھلگ انٹیگریٹڈ کنٹرول بورڈ |

| آپریٹنگ وولٹیج | AC 150–280 V, 50 Hz |

| شرح شدہ وولٹیج | AC 220 V |

| زیادہ سے زیادہ ہیٹنگ لوڈ | 6,000 W |

| حرارتی کنٹرول آؤٹ پٹس | 3 گروپس |

| پاور لیولز | 7 درجے |

| درجہ حرارت کی ترتیب کی حد | 30–55°C |

| ایکٹیویشن فلو ریٹ | 1.5 L/منٹ |

| شٹ آف فلو ریٹ | 1.3 L/منٹ |

| درجہ حرارت سینسر | 50 kΩ NTC 25 ° C پر |

| پیش سیٹ موڈز | بچہ 38°C، بالغ 42°C، بزرگ 45°C |

| ٹچ پینل مطابقت | 4 ملی میٹر گلاس یا 2 ملی میٹر پلاسٹک پینل |

| آپریٹنگ درجہ حرارت | −15°C سے 65°C |

| آپریٹنگ نمی | 10%–95% RH |

نمونے کی جانچ اور کارکردگی کی تصدیق

نمونے کی تصدیق کے دوران، سوئچ موڈ پاور سپلائی ورژن AC 280 V میں غیر معمولی کارکردگی کے بغیر مسلسل آٹھ گھنٹے تک چلتا رہا۔ یہ نظام 65 ° C اور 90% رشتہ دار نمی کے ٹیسٹ ماحول میں بھی آٹھ گھنٹے تک کام کرتا ہے۔

یہ نتائج جانچے گئے نمونے اور مخصوص ٹیسٹ کی شرائط سے متعلق ہیں۔ پی سی بی اے کے گاہک کے مکمل واٹر ہیٹر میں ضم ہونے کے بعد حتمی برقی، ماحولیاتی اور حفاظتی تفصیلات کی دوبارہ تصدیق کی جانی چاہیے۔

OEM اور ODM PCBA حسب ضرورت

CT12350 کو اپنی مرضی کے مطابق فوری الیکٹرک واٹر ہیٹر پروجیکٹس کے لیے ایک حوالہ کنٹرول پلیٹ فارم کے طور پر استعمال کیا جا سکتا ہے۔ دستیاب انجینئرنگ اور مینوفیکچرنگ خدمات میں شامل ہیں:

- PCBA ہارڈویئر ڈیزائن

- ایمبیڈڈ فرم ویئر کی ترقی

حرارتی کنٹرول منطق حسب ضرورت

- ڈسپلے اور ٹچ انٹرفیس حسب ضرورت

- کنیکٹر اور وائرنگ ہارنس موافقت

- درجہ حرارت اور بہاؤ سینسر کا ملاپ

- اجزاء کی سورسنگ

- SMT اور DIP اسمبلی

- فنکشنل ٹیسٹنگ

- پروٹو ٹائپ اور بیچ کی پیداوار

پروجیکٹ کی تشخیص کے لیے، صارفین مطلوبہ آپریٹنگ وولٹیج، حرارتی طاقت، پروڈکٹ کے طول و عرض، ڈسپلے ڈیزائن، سینسر کی وضاحتیں، وائرنگ ڈایاگرام اور ہدف حفاظتی معیارات فراہم کر سکتے ہیں۔

ایپلی کیشنز

CT12350 کنٹرول پلیٹ فارم ان کے لیے موزوں ہے:

- گھریلو فوری الیکٹرک واٹر ہیٹر

- فوری الیکٹرک شاور واٹر ہیٹر

- کومپیکٹ وال ماونٹڈ واٹر ہیٹر

- باتھ روم اور کچن کے گرم پانی کے آلات

- اپنی مرضی کے مطابق OEM اور ODM واٹر ہیٹنگ سسٹم

اگر آپ 220 V کا فوری واٹر ہیٹر تیار کر رہے ہیں اور آپ کو حسب ضرورت 6 کلو واٹ کنٹرول PCBA کی ضرورت ہے، تو اپنی مصنوعات کی تفصیلات، ڈرائنگ یا موجودہ نمونوں کے ساتھ SunSam سے رابطہ کریں۔ ہماری انجینئرنگ ٹیم کنٹرول کی ضروریات کا جائزہ لے سکتی ہے اور ایک مناسب PCBA ڈویلپمنٹ اور مینوفیکچرنگ پروپوزل تیار کر سکتی ہے۔
