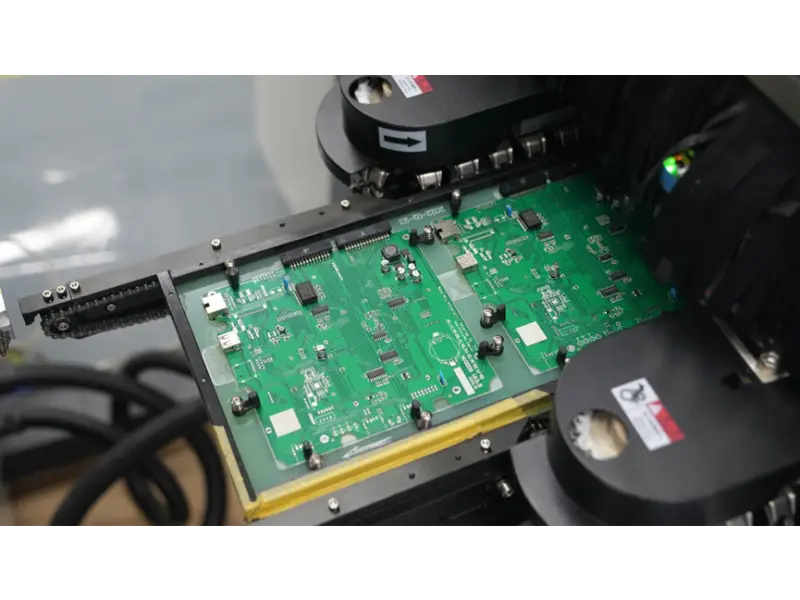

پی سی بی اے کے معیار پر درجہ حرارت کو سولڈر کرنا

پی سی بی اے مینوفیکچرنگ ، سولڈرنگ کوالٹی ، یہ واقعی ایک بہت بڑا حصہ ہے جس پر آپ جو کچھ بناتے ہیں اس پر بھروسہ کرنے کے قابل ہے اور اس سے بجلی بھیجنے میں مدد ملتی ہے ، اور اس بات کو یقینی بنانا کہ سب کچھ مستقبل میں بالکل ٹھیک چل رہا ہے۔ درجہ حرارت کنٹرول تمام سولڈرنگ پیرامیٹرز میں سب سے اہم حصہ ہے۔ سولڈرنگ درجہ حرارت غلط پوشیدہ عیب پیدا کرے گا جو مصنوعات کی زندگی کو مختصر کرے گا اور کارکردگی کو کم اچھا بنائے گا۔

بطور پیشہ ور پی سی بی اے فیکٹری ،سنسام پی سی بی اےسولڈرنگ درجہ حرارت پر سخت کنٹرول برقرار رکھتا ہےSMT اور THT عمل، اس طرح اس بات کی ضمانت دینا کہ مختلف صنعتوں میں صارفین کی مصنوعات مستحکم ، تکرار کرنے اور ایس ایم ٹی اور THT اسمبلی کے عمل میں اعلی معیار میں ہوں گی۔

سولڈرنگ درجہ حرارت اور پی سی بی اے مینوفیکچرنگ

سولڈرنگ درجہ حرارت پر اثر پڑتا ہے کہ کس طرح سولڈر پیسٹ کرتا ہے کہ کس طرح جزو اور پی سی بی پیڈ کے ساتھ بانڈز پگھل جاتا ہے ، ویٹس اور تشکیل دیتا ہے۔ ریفلو سولڈرنگ یا لہر سولڈرنگ ، جزو کی اقسام ، پی سی بی اسٹف اور سولڈر مرکب دھاتوں کے ل temperature درجہ حرارت کی تشکیل کرنی ہوگی۔

بہت ٹھنڈا ، سولڈر بہت اچھی طرح سے پگھل نہیں ہوگا اور نہ ہی اچھی طرح سے پیڈ پر قائم رہتا ہے ، لہذا مشترکہ کمزور ہوسکتا ہے۔ اگر درجہ حرارت بہت زیادہ ہوجاتا ہے تو ، گرمی سے پرزے اور پی سی بی نقصان پہنچ جائیں گے ، ان کا انحصار کم ہوسکتا ہے اور وہ ابھی ناکام ہوسکتے ہیں۔

اس لئے صحیح درجہ حرارت پر قابو پانے کے لئے صحیح ٹانکا لگانے اور چیزوں کو بجلی اور میکانکی طور پر مستحکم رکھنے کے لئے ضروری ہے۔

غلط سولڈرنگ درجہ حرارت کے اثرات

1. کم سولڈرنگ درجہ حرارت کے خطرات

سولڈرنگ ٹمپ کم ہے:

ناقص ٹانکا لگانے والا گیلا ہوسکتا ہے

سرد سولڈر کے جوڑ ہوسکتے ہیں ، جو وقفے وقفے سے بجلی کے رابطوں کا سبب بن سکتے ہیں

اس سے سرکٹ رابطے کی مزاحمت میں اضافہ ہوسکتا ہے

یہ طویل مدتی وشوسنییتا سے سنجیدگی سے کم ہے

یہ مسائل اعلی کثافت والے ایس ایم ٹی بورڈز اور عمدہ پچ اجزاء کے لئے بہت اہم ہیں۔

2. ضرورت سے زیادہ سولڈرنگ درجہ حرارت کے خطرات

سولڈرنگ اوور ہیٹنگ وجوہات:

پی سی بی ڈیلیمینیشن/پیڈ لفٹ

جزو کو پہنچنے والے نقصان ، زیادہ تر ICS اور پلاسٹک کے پیکیج

انٹرمیٹالک کمپاؤنڈ بہت زیادہ بڑھتا ہے اور سولڈر جوڑ کو کمزور کرتا ہے

بہت گرم ہونے اور پہلے ٹوٹ جانے کا زیادہ امکان

خاص طور پر ملٹی لیئر پی سی بی اور گرمی کے حساس اجزاء کے لئے خطرناک ہے۔

ریفلو سولڈرنگ درجہ حرارت پروفائل: ایک اہم کنٹرول پوائنٹ

ایس ایم ٹی اسمبلی میں ریفلو سولڈرنگ کا درجہ حرارت ایک قدر نہیں ہے ، بلکہ ایک کنٹرول درجہ حرارت کا پروفائل ہے ، عام طور پر مندرجہ ذیل:

پریہیٹ زون:اچانک گرمی کے جھٹکے سے بچنے کے لئے بتدریج درجہ حرارت میں اضافہ

سوک زون:درجہ حرارت اسٹیبلائزر اور فلوکس کا ایکٹیویٹر

ریفلو (چوٹی) زون:سولڈر پیسٹ مکمل طور پر پگھل جاتا ہے اور جوڑ بناتا ہے

کولنگ زون:مشترکہ طاقت کو کنٹرول کرنا

atسنسام پی سی بی اے، ہر پروڈکٹ کو پی سی بی کی موٹائی ، اجزاء کی ترتیب اور سولڈر کھوٹ کے ذریعہ بہترین سولڈر مشترکہ تشکیل کے لئے زیادہ دباؤ والے مواد کے بغیر اپنی مرضی کے مطابق بنایا جاتا ہے۔

درجہ حرارت پر قابو پانے کے لئے سنسم پی سی بی اے کا نقطہ نظر

سنسام پی سی بی اے ہر وقت سولڈرنگ کا ایک ہی معیار چاہتا ہے ، لہذا اس میں پیداوار کی ہر لائن کے لئے درجہ حرارت کا کنٹرول ہے۔

عین مطابق کنٹرول ریفلو تندور (ملٹی زون ٹیمپ)

ریئل ٹائم درجہ حرارت کی نگرانی اور ڈیٹا لاگنگ

تھرمل پروفائلنگ آلات کے ذریعہ پروفائل توثیق

پیچیدہ بورڈ اور خصوصی عناصر (بی جی اے ، کیو ایف این ، ایل جی اے) انجینئرنگ کا جائزہ

پیداوار کی آراء پر مبنی مستقل عمل میں بہتری

یہ منظم طریقے سے یہ یقینی بناتا ہے کہ سنسام پی سی بی اے پہلی کوششوں اور بڑی مقدار میں بنانے کے لئے اچھی پیداوار اور ایک ہی معیار کو برقرار رکھتا ہے۔

صنعت کی ایپلی کیشنز جن کے لئے سخت درجہ حرارت پر قابو پانے کی ضرورت ہوتی ہے

کچھ ایپلی کیشنز میں درست سولڈرنگ درجہ حرارت کنٹرول بہت ضروری ہے جیسے:

صنعتی کنٹرول سسٹم

پاور الیکٹرانکس بورڈ اور پاور مینجمنٹ بورڈ

مواصلات اور نیٹ ورکنگ کا سامان

صارف الیکٹرانکس اعلی کثافت

آٹوموٹو اور اعلی- اعتماد الیکٹرانکس

سنسام کے پی سی بی اے کے مختلف شعبوں کے تجربات ، آئیے ہم مختلف قسم کی تکنیکی درخواست کے سولڈرنگ پیرامیٹرز میں ایڈجسٹ ہوجائیں۔

کیوں صارفین سنسم پی سی بی اے پر بھروسہ کرتے ہیں

صارفین سنزم پی سی بی اے میں صلاحیت کے ل not نہیں بلکہ عمل کے لئے جاتے ہیں۔

گہری سولڈرنگ میٹالرجی اور تھرمل سلوک

ڈیزائننگ اور بنانے کے عمل کے دوران انجینئرنگ کی مضبوط مدد

معیاری عمل پر قابو پانے کے ذریعے مستقل معیار

پوشیدہ عیب رسک اور فیلڈ کی ناکامی کو کم کریں

درجہ حرارت کے ذریعہ قابو پانے والے تنقیدی پیرامیٹرز کے حامل سولڈرز جیسے صارفین کی مصنوعات کی وشوسنییتا جیسے سنسام پی سی بی اے ، مارکیٹ میں مسابقت کو بڑھانے کے ل .۔

نتیجہ

سولڈرنگ کا درجہ حرارت پی سی بی اے میں ایک بہت اہم اور پیچیدہ عنصر ہے۔ قابل اعتماد سولڈر اتحادوں تک پہنچنے ، عناصر کی حفاظت کرنے اور اس بات کو یقینی بنانے کے لئے ضروری ہے کہ اجتماعی کارکردگی کو یقینی بنائیں۔

سنسام پی سی بی اے کے پاس پی سی بی اے سروس ہے ، جو جدید ایس ایم ٹی آلات ، درجہ حرارت کی نگرانی کا نظام ، پیشہ ور انجینئرنگ عملہ سے لیس ہے۔ ہم پی سی بی اے پیش کرتے ہیں جو اعلی معیار کا ہے اور استعمال کیا جاسکتا ہے۔

ہماری سولڈرنگ پروسیس سروس یا پی سی بی اے مینوفیکچرنگ سروس کے بارے میں کسی اور سوال کے ل you ، آپ سب کا استقبال ہے کہ ہم سب سے مزید انکوائری کے لئے ہم سے رابطہ کریںسنسام پی سی بی اے.
